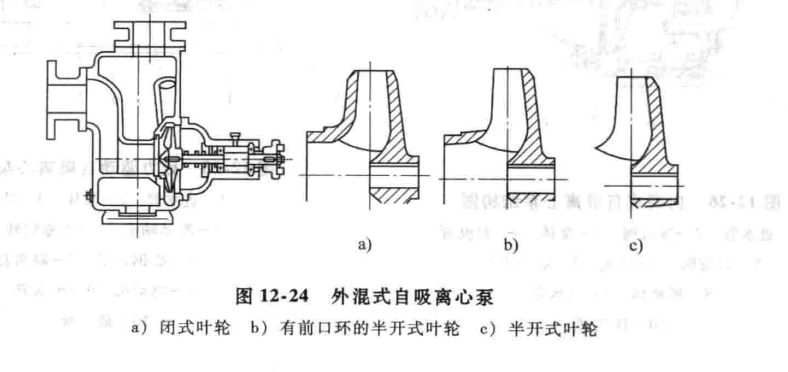

图12-24所示为装有半开式叶轮的自吸离心泵,采用外混式自吸方式。泵的性能参数为Q=50m³/h,H=32m,n=2900r/min,η=63%。有三种叶轮形式:闭式叶轮、有前口环的半开式叶轮、半开式叶轮。分别对其进行试验,试验结果为:
①闭式叶轮和有前口环的半开式叶轮_自吸高度可达9m,而半开式叶轮为6m。
②以吸上高度5m为准,闭式叶轮自吸时间为71s,有前口环的半开式叶轮为36s,半开式叶轮为59s。即有前口环半开式叶轮的自吸速度快于半开式叶轮和闭式叶轮。
③在设计流量下,闭式叶轮的扬程和效率_,有前口环的半开式叶轮次之,半开式叶轮_。
④有前口环的半开式叶轮和半开式叶轮_效率点向小流量方向偏移,半开式叶轮比有前口环的半开式叶轮偏移的比例大。
