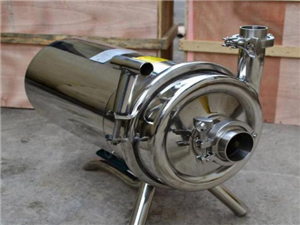

卫生级 离心泵 属单吸、单级、离心式卫生泵，适合输送牛奶、饮料、酒等各种液体，是食品、化工、医药等行业_的输送设备。吸取介质_温度为 80 ºC 左右。其中高扬程泵特别适用于管式_、酸奶持温设备、 CIP 清洗等阻力较大的系统中应用。
卫生泵结构特点：
卫生泵主要由泵体、泵座、电动机部分组成。各部分分别由螺栓联接。
底板下的支撑脚可任意调节，便于安装，无需固定的安装基础。安装时可根据不同需要把出口管安装成垂直方向或水平方向。
卫生泵设计时采用圆滑过度、刚性结构、厚壁设计。
在材料的选用上泵体、泵盖、叶轮等但凡与物料接触的零件全由 AISI316 或 AISI304 不锈钢制造。
机械轴封采用高质量的不锈钢和碳化硅定制而成。大大提高了耐磨性和滋润型，延长了适用寿命。
电机 选用了__ “ABB” 电机，防护等级 IP55.F 级绝缘、宽电压结构。
制作时泵体、叶轮采用整体精密浇铸，所有零件表面处理。安装时由专用工装夹具_尺寸间隙。
轴封处采用开启式结构，故即使轴封处有少量泄漏，亦可及时观察。即使短时间内未察觉也不会满溢到电动机。从而_了电动机的使用寿命。
卫生泵制作精细，不易结垢，特别适用于 CIP 清洗。
卫生泵结构简单、拆卸方便，嗓音低，效率高，对物料处理平缓柔和，符合食品卫生要求又_了产品的原有风味。
卫生泵使用说明：
离心式卫生安装时泵的位置_低于吸入液面（如泵的安装位置高于吸入液面，开泵前需进行罐泵）。在使用前应检查叶轮的旋转方向是否正确；泵进出口管接头螺母是否旋紧；泵盖与泵体间的密封圈是否垫好。与物料接触部分使用前应用蒸汽消毒，确保食品卫生。
泵的出口应安装一蝶阀，以控制流量。不要长期在_负荷情况下操作，以免损坏电动机。
泵使用完毕应立即进行 CIP 清洗，以防止物料粘附。如无 CIP 则需人工清洗。清洗时首先可用热水通过，然后拆卸，用毛刷刷洗泵与物料接触的所有零件，再用清水冲洗，洗干净后再按先后顺序安装好。
使用中如发现泵壳后有物料滴在地上，则表明轴封处泄漏。此时可检查轴上机械密封装置，若磨损厉害或密封件损坏，应进行调换或研磨后才能使用。
质量控制 :
本泵为_经济的离心泵，在处理过程中满足卫生要求，柔和不损伤物料。
本泵所有与物料接触的部分均使用 SUS304 、 SUS316L 的材质。其标准配置包括外壳和泵脚。
本泵是在标准离心泵基础上设计的高压泵，适用于高进口压力场合，可承受高达 40bar 的进口压力。

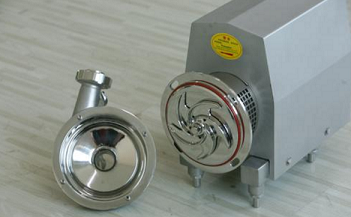

本泵是设计开式叶轮，内部镜面抛光、无死角、清洗后无滞留物、噪音低。
为了确保每一台产品都没有质量问题，保持_产品质量，每道加工组装工序都经全面检查，并且测试合格后才准许组装；组装后再经全面测试。
卫生泵的应用 :
药品：输液，蒸馏水，高纯水，含颗粒（ 3-6 毫米）的中药液体，浸出液。
化妆品：染料，酒精，香精油。
乳品：乳清，奶没，牛奶，糖液。
饮料：酒精，白酒，啤酒，麦芽汁，发酵液，果汁饮料，带颗粒饮料。
其它：糖果业，焙烤业，化工领域等。
卫生级离心泵性能参数：
|
型 号 |
流量 |
扬程 |
电机功率 |
进出口径 |
外形尺寸 |
中心高度 |
|
BAW-3-15 |
3 |
15 |
0.75 |
38/32 |
480×200×345 |
200 |
|
BAW-3-24 |
3 |
24 |
1.1 |
38/32 |
480×200×345 |
200 |
|
BAW-5-24 |
5 |
24 |
1.5 |
51/38 |
496×250×370 |
215 |
|
BAW-5-36 |
5 |
36 |
2.2 |
51/38 |
496×250×370 |
225 |
|
BAW-10-24 |
10 |
24 |
2.2 |
51/38 |
515×275×380 |
225 |
|
BAW-10-36 |
10 |
36 |
3 |
51/38 |
515×275×380 |
245 |
|
BAW-15-24 |
15 |
24 |
3 |
51/51 |
600×300×415 |
245 |
|
BAW-15-36 |
15 |
36 |
4 |
51/51 |
600×300×415 |
245 |
|
BAW-20-24 |
20 |
24 |
4 |
63/51 |
600×300×415 |
245 |
|
BAW-20-36 |
20 |
36 |
5.5 |
63/51 |
700×320×425 |
265 |
|
BAW-30-24 |
30 |
24 |
5.5 |
63/63 |
700×320×425 |
265 |
|
BAW-30-36 |
30 |
36 |
7.5 |
63/63 |
700×320×425 |
265 |
|
BAW-40-24 |
40 |
24 |
7.5 |
76/63 |
780×350×435 |
265 |
|
BAW-40-36 |
40 |
36 |
11 |
76/63 |
820×380×445 |
265 |
